Защита телевизора от удара грозовым разрядом через антенну

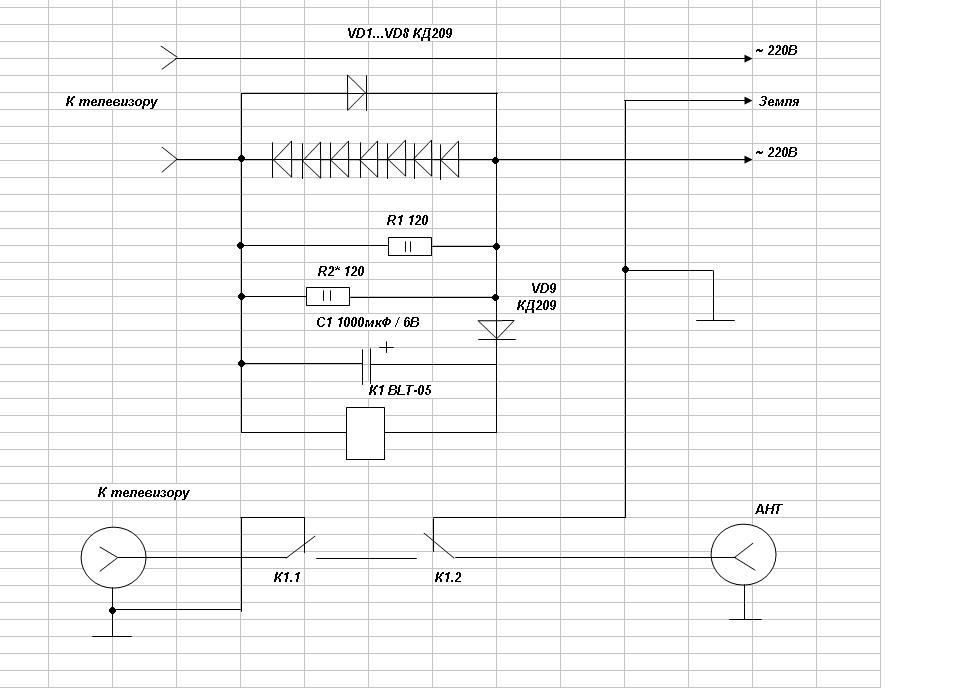

                    Схема приставки для защиты телевизора





Рис.1

        На рис.1 показана схема автомата, который подключает антенну к телевизору только тогда, когда он включен в рабочий режим. Когда телевизор выключен полностью или находится в ждущем режиме (Stand-By) антенна отключается и замыкается на «землю», так же, на землю замыкается и антенный вход телевизора.

        В схеме диоды VD1-VD8, берут от одной из полуволн сетевого напряжения около 6В. Затем, это напряжение выпрямляется диодом VD9, сглаживается конденсатором С1, и подается на обмотку реле К1. Когда телевизор включен, и потребляет номинальную мощность, напряжение, падающее на диодах VD1-VD8, оказывается достаточным для включения реле. Контакты переключаются в противоположное показанному на схеме положение, и подключают антенну к телевизору. Когда телевизор в режиме Stand-By падание напряжения на R1 и R2 получается ниже напряжения удержания реле, и оно переключается в положение как на схеме.

        Реле К1 типа BLT-05 с обмоткой на 5В, сопротивлением 125 Ом.

        Налаживание заключается в подборе R2 так, чтобы при включении в рабочий режим реле срабатывало уверенно, а при выключении в "ждущий режим” Stand-By отпускало контакты.

        При грозе телевизор выключить (можно с пульта в режим Stand-By то есть "ждущий режим" ).



Кузянский Л.
