Сигнализаторы воды в быту





           Сигнализатор затопления

      Внезапно потекший радиатор отопления или водопроводная труба могут принести много неприятностей, если об это не узнать вовремя. Здесь при­водится описание не­сложного устройства, которое издает доста­точно громкий звук, если под плинтусом образуется влаж­ность, рис.1.

Рис.1

Сама схема, - ничего особенного, простой мультивибратор на основе «легендарной» микросхемы «555» (интегральный таймер). Если между проводами Е1 и Е2 возникает проводи­мость, мультивибратор запускается и из динамика В1 раздается достаточно громкий звук.1

Более интересен  датчик. Он представляет собой тряпку (кусок старой простыни), по длине которого проложены два оголенных медных луженых провода. Они завернуты в эту тряпку так, что между ними нет непосредственного контакта, и есть только один-два слоя ткани. Полу­чившаяся «колбаса» уложена под пластмассовый плинтус, под радиатором отопле­ния. При протекании тряпка намокает и начинает пропускать ток. Между прово­дами, завернутыми в неё (это Е1 и Е2) возникает проводимость, и мультивибра­тор запускается.

В1 - практически любой динамик сопро­тивлением катушки не ниже 4 Ом.

Источник питания - зарядное устройство для сотового телефона.

Недостаток в том, что после устранения протекания нужно снять плинтус, развер­нуть датчик, и составляющую его тряпку просушить. Затем все собрать снова.

Автор: Гоигорьян В. М.



        Сигнализатор уровня воды на TL431




        На микросхеме TL431 возможно собрать звуковой сигнализатор который можно установить для контроля уровня воды. Схема такого индикатора представлена на рис.2.

Рис.2

        Для контроля уровня жидкости, например, воды в ванне, к схеме подключается датчик из двух нержавеющих пластин, которые расположены на расстоянии нескольких миллиметров друг от друга.

        Когда вода достигнет датчика, его сопротивление уменьшается, а микросхема через резисторы R1, R2 входит в линейный режим. Поэтому возникает автогенерация на резонансной частоте пьезокерамического излучателя НА1, на которой и зазвучит звуковой сигнал.

        В качестве излучателя можно применить излучатель с тремя выводами типа ЗП-З, или другой из дешёвых телефонных аппаратов китайского производства. Питание устройства производится от напряжения 5 - 12 В. Это позволяет питать его даже от гальванических батарей, что делает возможным использование его в разных местах, в том числе и в ванной.

        При замене микросхемы TL431 на его аналог К142ЕН19 питающее напряжение не должно быть больше 30 вольт.




Никулин С.А., Повный А.В



          Сигнализатор – «нужен полив» или «произошло затопление»

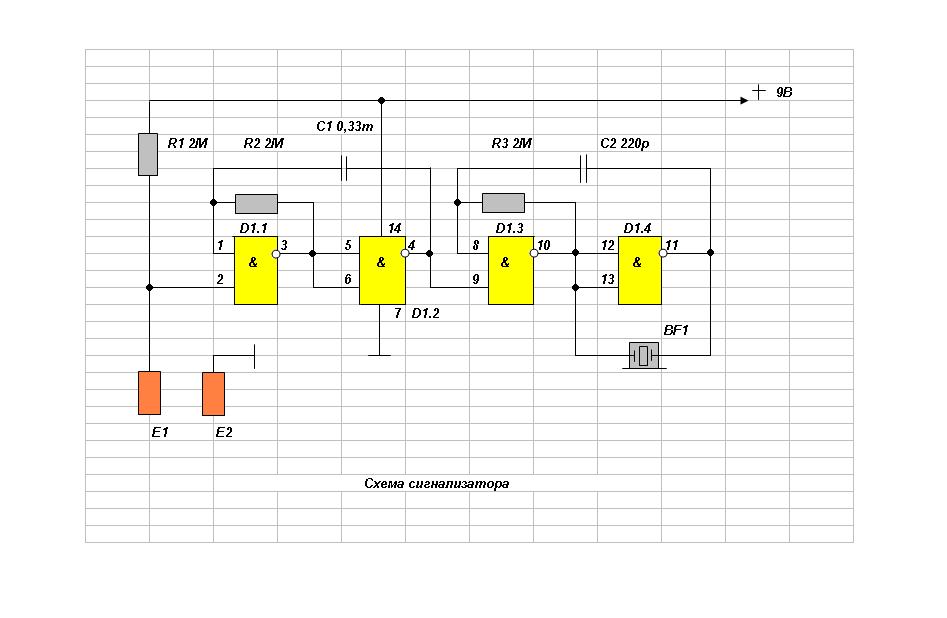

        Показанная на рис.3 схема может быть собрана как на микросхеме К561ЛА7, так и на К561ЛЕ5. Что интересно, в зависимости от типа микросхемы кардинально меняется работа сигнализатора. Если микросхема К561ЛА7, то сигнализатор будет сигнализировать при пересыхании среды, например, почвы в цветном горшке. А если применить микросхему К561ЛЕ5, то сигнализация будет звучать, наоборот, при повышении влажности, например, при затоплении подвала, гаража, при намокании детских пеленок.





Рис.3

        Схема состоит из двух мультивибраторов, один работает на инфразвуковой частоте (около 0,3 Гц) другой на звуковой частоте (около 2000 Гц). Мультивибраторы включены последовательно таким образом, что инфразвуковой мультивибратор управляет звуковым.А инфразвуковым мультивибратором управляет датчик, состоящий из двух пластин из нержавеющей стали Е1 и Е2. Сопротивление среды между этими пластинами и сопротивление R1 образуют делитель напряжения, создающий напряжение на выводе 2 D1.1. Если среда влажная то на входе элемента D1.1 будет логический ноль, если среда сухая, - логическая единица. Далее все зависит от того какая микросхема установлена.

        BF1 – пъезоэлектрический звукоизлучатель от неисправного мультиметра.





Из ж. «Радиоконструктор»

2011 г.

          Бытовые сигнализаторы влажности



        Такие устройства могут использоваться для контроля протечек воды в квартире или на чердаке (когда идет дождь), появления воды в подвальном помещении. Им можно найти и другие разнообразные применения. Здесь приведены два варианта выполнения сигнализаторов, которые срабатывают при появлении воды между контактами (F1). В качестве датчика воды F1 может служить небольшой кусок фольгированного стеклотекстолита — на стороне фольги зигзагом прорезается резаком тонкая полоса. Полученные таким образом две дорожки подключаются к схеме.

        Обе схемы имеют световую и звуковую индикацию состояния, а от ранее известных аналогов отличаются простотой. Для удобства эксплуатации при подаче питания действует первоначальный проверочный импульс включения индикации. Это позволяет убедиться в работоспособности устройства.



Рис.4

        На рис. 5. показан первый вариант сигнализатора. При замыкании контактов датчика F1 (через малое сопротивление воды) будет непрерывно работать звуковой сигнал, и светиться светодиод до момента, пока не выключат устройство. Включатель SA1 позволяет изменить режим индикации HL1 на постоянное свечение светодиода в дежурном режиме — это может использоваться при питании схемы от сетевого источника.



Рис.5

        Во второй схеме, приведенной на рис.5, в случае срабатывания датчика звуковой и световой сигналы включаются периодически (за счет применения двух автогенераторов), обеспечивая прерывистый звук в режиме «тревога».

        Сигнализаторы могут питаться от любого источника или батареи с напряжением от 5 до 15 В. Для первой схемы потребляемый ток в режиме ожидания при питании от 5 и 15 В составляет соответственно 0.5 и 1 мкА, а в режиме тревоги — не более 24 мА. Для второй схемы эти значения составляют от 0,5 до 1 мкА (в режиме «ожидание») и не превышают 10 мА в режиме «тревога». Для достаточной яркости свечения индикаторного светодиода может потребоваться подбор установленного последовательно с ним резистора при самом низком напряжении питания.



          Индикатор уровня жидкости



        Это устройство предназначено для контроля уровня жидкости в различных резервуарах, например воды в ванне, рисунок 6.





Рис.6

        Как только жидкость поднимается до установленного уровня, устройство начнет подавать непрерывный звуковой сигнал. Как только уровень жидкости достигнет критического предела, устройство начнет подавать прерывистый звуковой сигнал. Индикатор состоит из двух генераторов: первый – на элементах DD1.1, DD1.2 второй – на элементах DD1.3, DD1.4. Ими управляет сенсорный элемент Е1 – Е3. Его размещают в резервуар на уровне, до которого его надо заполнить. Когда жидкость не касается его контактов, то через резисторы R2 и R3 на выходы элементов DD1.1, DD1.2 и DD1.3 поступает напряжение высокого уровня, поэтому ни один из генераторов не работает. В этом режиме индикатор практически не потребляет тока от источника питания.

        Когда жидкость достигает контактов Е1 и Е2, то проводимость между ними резко увеличивается, если, конечно, жидкость не диэлектрическая, на выводе 12 элемента DD1.3 появляется напряжение низкого уровня и второй генератор начинает работать, при этом в телефоне BF1 раздается звуковой сигнал с частотой около 1 кГц. Если поступление жидкости не прекращается, то ее уровень достигает еще контакта Е3 сенсорного элемента. Поэтому начинает работать первый генератор и своим сигналом модулирует сигнал второго генератора. Телефон в этом случае излучает прерывистые звуковые сигналы, свидетельствующие о том, что уровень жидкости достиг критического предела.

        Сенсорный элемент может иметь различные конструкции. Одна из них, показана на рисунке 1. Контакты сенсорного элемента представляют собой полоски фольги, оставленные на пластине из фольгированного текстолита, их залуживают, а участок А элемента покрывают защитным лаком или краской. Если жидкость агрессивна, то контакты изготавливают из материала, не вступающего в химическую реакцию с жидкостью, например из нержавеющей стали. Необходимо только, чтобы в исходном состоянии между контактами сенсора сопротивление было бы не менее 10…15 Мом. При их частичном погружении в жидкость – не более 0,5…1 Мом.

        Плату сигнализатора соединяют с сенсорным датчиком изолированным проводом, длина которого может быть несколько метров, с целью защиты от помех провод лучше всего взять экранированный. Телефон BF1 также может быть при желании удален на несколько метров.

        В дежурном режиме индикатор тока не потребляет, поэтому специального выключателя питания нет.

        Какого – либо налаживания индикатор не требует, если необходимо, то требуемую тональность звукового сигнала можно установить подбором конденсатора С2, а периодичность его подачи – конденсатором С1.



Нечаев И.А.

«Конструкции на логических

элементах цифровых микросхем»






            Сигнализатор повышенной влажности



        Конструкция выполнена из старого кварцевого будильника китайского производства. Принципиальная схема сигнализатора показана на рис.7.

Рис.7

        Плата будильника имеет контактную площадку для подключения выключателя генератора звука. На рисунке эта площадка отмечена «3». Как оказалось, она обладает большим входным сопротивлением.

Если к ней подключить два щупа из «нержавейки» (Е1 и Е2), то получится индикатор повышенной влажности, например намокших пеленок. При намокании пеленок сопротивление между щупами Е1 и Е2 уменьшается и включается звуковой сигнал.




          Сигнализатор наполнения ванны






        Наполняя ванну, мы нередко забываем вовремя перекрыть воду, однако можно построить простой автомат, который будет следить за заданным уровнем воды в ванне и извещать об этом звуковым сигналом.
        Схема такого сигнализатора приведена на рис.8.

Рис.8
        Он представляет собой генератор звуковой частоты который соединен с датчиком, состоящим из двух металлических штырей, изолированных друг от друга. Датчик опускается в ванну так, чтобы концы штырей оказались на заданном уровне, до которого нужно наполнить ванну. Пока вода не дойдет до этого уровня, генератор не работает. Когда же концы штырей окажутся в воде, динамик ВА1 издаст звуковой сигнал.
        Сигнализатор достаточно экономичен: в режиме ожидания он потребляет ток менее 0,1 мкА, а во время работы – около 2 мА. Срабатывание сигнализатора происходит когда между штырями будет до 500 кОм.
        Динамическая головка используется 0,5ГД-17 или аналогичная, с сопротивлением катушки 8…10 Ом. Источник питания – пальчиковая батарейка АА.
        Налаживают сигнализатор в следующей последовательности. Установив движок подстроечного  резистора в верхнее по схеме положение, подключают источник питания и замыкают штыри датчика. Плавно уменьшают сопротивление резистора R2 до получения чистых, громких отрывистых звуков. Дальше уменьшать сопротивление подстроечного резистора не следует, иначе могут выйти из строя транзисторы.
        Преимущества такого автомата велики и состоят в том, что используется всего один питающий элемент, что дает компактность конструкции, далее простота исполнения и хорошая экономичность.


Д. Приймак
г. Павлодар




          Датчик воды в подвальном помещении



     Схема устройства на рис.9 поможет сберечь ваш подвал или гараж от затопления.

Рис.9

        Датчик Z1 соединяется с электрической схемой длиной до 2м (длиннее нежелательно, так как может отрицательно влиять на работу транзисторного ключа). В качестве датчика применяют контактную площадку от плоской клавиатуры. Датчик устанавливают в том месте, где возможно скапливание воды (затопление).

        При затоплении или дожде капли влаги замкнут контакты датчика, транзистор VT1 откроется и через нагрузку потечет ток. В качестве нагрузки может быть либо зуммер, либо насос для откачивания. В качестве реле подойдет маломощное РЭС15 на напряжение срабатывания 7…8В. Переменный резистор R1 регулирует чувствительность устройства: в нижнем по схеме положении движка R1 прибор не будет реагировать, а верхнем положении чувствительность схемы максимальная – транзистор реагирует даже на слабые токи, проходящие через датчик, т.е. нагрузка включится даже от утренней росы.

        Замыкать контакты Z1 нельзя – произойдет необратимый пробой транзистора. Напряжение питания может быть от +4 до 10В в зависимости от применяемой нагрузки. Питание схемы – постоянное стабилизированное напряжение, полученное от трансформаторного источника.
