Регулируемый источник питания



          Регулируемый источник питания

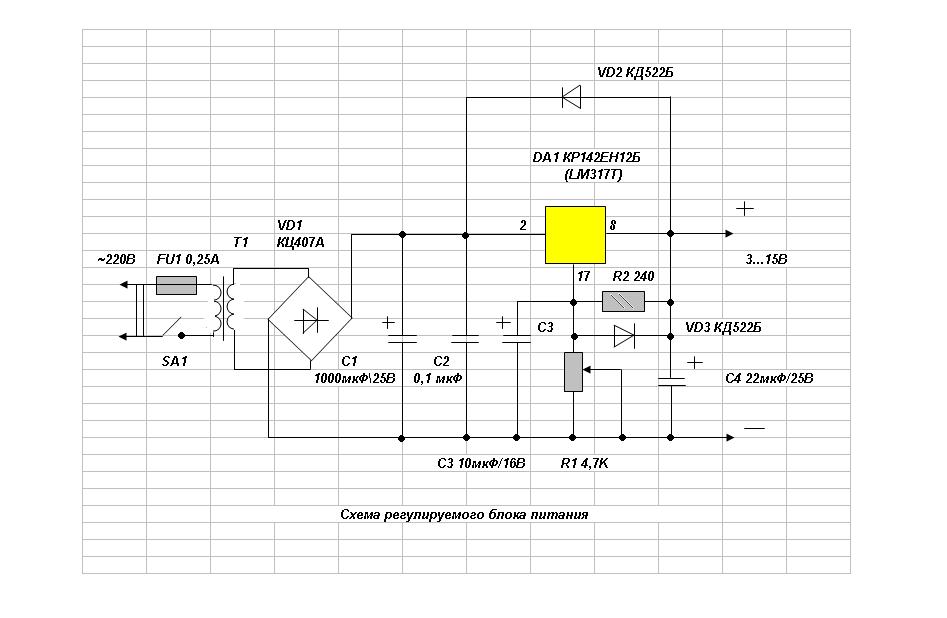

        Для питания радиолюбительских конструкций предпочтительнее иметь стабилизированный источник питания, позволяющий регулировать выходное напряжение в необходимых пределах. Источник питания (рис.1) выполнен на основе микросхемы интегрального регулируемого стабилизатора КР142ЕН12 (LM317T), позволяет получить стабилизированное напряжение в диапазоне от 3 до 16 В при токе до 0,5 А.




Рис.1

        Микросхема допускает выходной ток до 1,5 А, имеет внутреннюю схему ограничения тока и схему защиты от превышения температуры нагрева кристалла. Для дополнительной защиты микросхемы служат диоды VD2 и VD3. При случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. В этом случае микросхему защищает диод VD2, включающийся параллельно микросхеме. Диод VD3 защищает микросхему со стороны заряженного конденсатора СЗ.

        Для нормальной работы микросхемы необходимо, чтобы исходное напряжение превышало выходное не менее чем на 3,5 В. При малых выходных напряжениях на микросхеме падает значительное напряжение, и при токах нагрузки в 0,5 А на ней будет бесполезно теряться значительная тепловая мощность. Чтобы устранить этот недостаток, можно взять трансформатор на несколько напряжений и предусмотреть переключение выводов вторичных обмоток с помощью дополнительного переключателя.

        Микросхема DA1 рассчитана на работу с радиатором, который изолируют от корпуса конструкции. Площадь охлаждающей поверхности радиатора должна быть около 200 см2. При размещении источника питания в корпусе предусмотрите в нем отверстия для вентиляции.
