Ограничитель броска тока при включении лампы

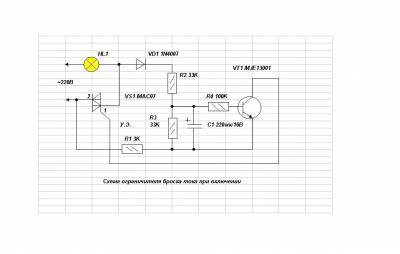

 Рис.1
Устройство, собранное по схеме на рис.1, задерживает подачу на лампу полного напряжения сети приблизительно на 0,2 секунды – продолжительность зарядки установленного в нем конденсатора.
Этого вполне достаточно для эффективного ограничения броска тока через холодную спираль лампы. Остаточное падение напряжения на огарничителе – около 5 В.
Первоначально в ограничителе применялись резисторы МЛТ – 0,5, транзистор КТ940А, диода КД105Б, симистора КУ208Г. В дальнейшем в схеме использовались малогабаритные детали, типы которых указаны на схеме, и резисторы меньшей мощности.
При мощности лампы EL1 более 100 Вт симистор МАС97 необходимо заменить на более мощным ВТ137 или ВТА12-600. Если такой тиристор снабдить теплоотводом, а вместо транзистора MJE13001 установить MJE13003, допустимая мощность нагрузки достигнет 2 кВт. Емкость конденсатора С1 можно увеличить до 470 мкФ.
Штепенко Е.
г. Северодонецк
Луганской обл.
|
